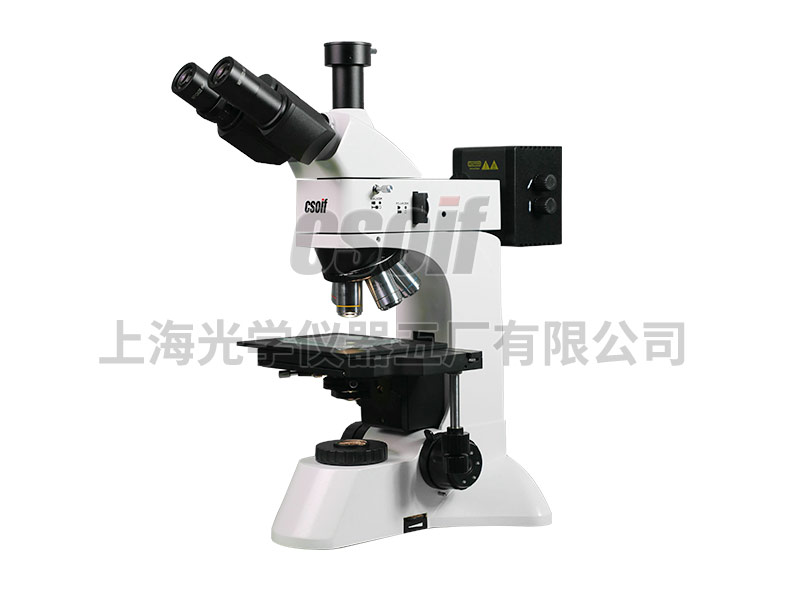

53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)
53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)

53XC 03/20/30/30BD 正置金相顯微鏡(無限遠/明/暗場)

發布時間:2021-05-20 04:56:50

產品類別:金相顯微鏡

簡要描述:

53XC03 / 53XC20 / 53XC30 / 53XC30BD正置透反射顯微鏡適用于對不透明物體或透明物休的顯微觀察。采用優良的無限遠光學系統與模塊化的功能設計理念、可提供卓越的光學性能與產品系統升級,實現透反射同步或獨立照明,偏光觀察、暗場觀察等功能,產品具有造型美觀,操作方便,圖像清晰等...

詳細介紹




一、設備特點

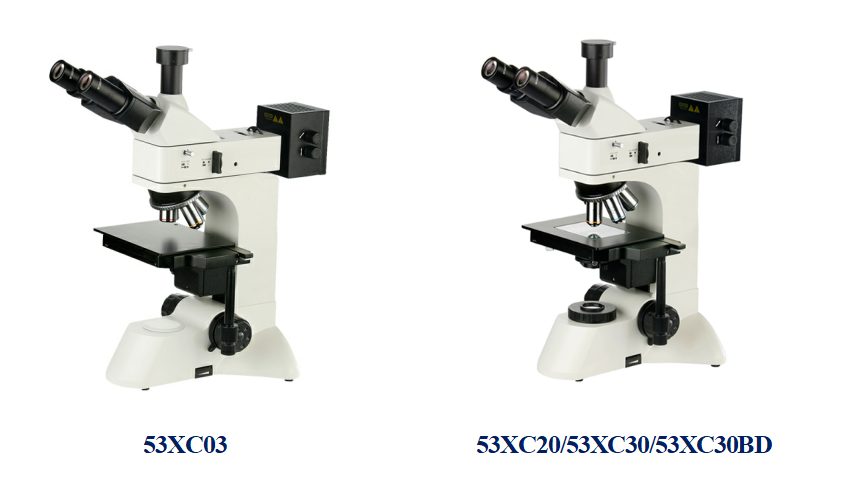

53XC03 / 53XC20 / 53XC30 / 53XC30BD正置透反射顯微鏡適用于對不透明物體或透明物休的顯微觀察。采用優良的無限遠光學系統與模塊化的功能設計理念、可提供卓越的光學性能與產品系統升級,實現透反射同步或獨立照明,偏光觀察、暗場觀察等功能,產品具有造型美觀,操作方便,圖像清晰等特點,是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。


   * 觀察系統:

      鉸鏈?zhǔn)接^察,三目觀察鏡筒,30?傾斜,單視度可調,可進行100%透光攝影,可連接攝像裝置。

      目鏡:WF10X大視場平場目鏡,視場范圍Φ22mm,提供了寬闊平坦的觀察空間。

      物鏡:配置無限運長距平場消色差物鏡(無蓋玻)。提供了優良的光學性能。

53XC系列明暗場正置金相顯微鏡

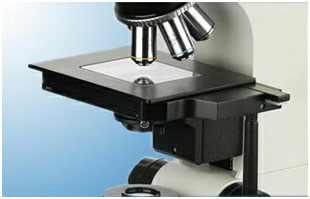

   * 載物臺:

      雙層機械式載物臺,尺寸:210mm×140mm;移動范圍:63mm×50mm,適度的設計理念,使用者操作載物臺時更方便更舒適。
53XC系列明暗場正置金相顯微鏡

  * 透射照明系統:

     內置式鹵素?zé)粽彰餮b置,能提供清晰鮮明的顯微鏡觀察像;

     53XC20/53XC30:6V 30W鹵素?zé)簦炼瓤烧{(diào);

     53XC30BD:12V 30W鹵素?zé)簦炼瓤烧{(diào);

     53XC30/53XC30BD:配置藍濾光片與磨砂玻璃片;

     53XC20:配置藍、黃、綠濾色片與磨砂玻璃;

     集光鏡中內置視場光闌,阿貝聚光鏡NA.1.25可上下升降。
53XC系列明暗場正置金相顯微鏡

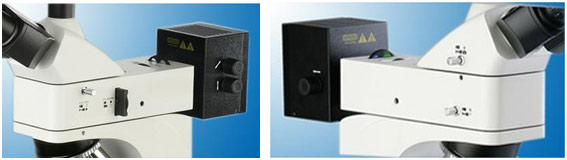

  * 落射照明系統:

    采用鹵素?zé)粽彰鳎炼瓤烧{(diào)),不僅能對通常的明視場觀察法,還能對偏光、暗場觀察法提供清晰鮮明的顯微觀察像。

    內置視場光闌和孔徑光闌,能有效控制視場范圍,調節視場襯度,且視場光闌中心可調。

    配置起偏器(360度旋轉)和檢偏器,可實現偏光觀察。

    轉盤式濾色片組,帶黃、綠、藍三種濾色片和磨砂玻璃,為觀察各種樣品提供不同色度的照明。

    翻蓋式燈箱設計使更換燈泡更方便、快捷。
53XC系列明暗場正置金相顯微鏡

  * 暗場觀察:

      配置高品質的明暗視場物鏡與暗視場照明裝置,對照明系統的有害光線進行有效消除,使暗視場的成像效果得到了明消 除高。

  (53XC30BD適配)
53XC系列明暗場正置金相顯微鏡

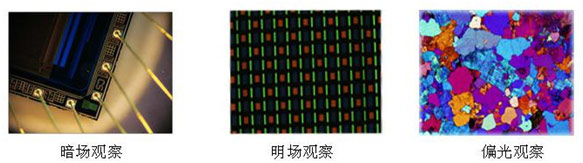

數碼攝影實拍效果圖:

53XC系列明暗場正置金相顯微鏡

二、技術規格

1.標準配置:

目鏡

大視野 WF10X(視場數Φ22mm)

無限遠平場

消色差物鏡

53XC03/53XC20/53XC30

(配明場物鏡)

PL L5X/0.12 工作距離:26.1 mm

PL L10X/0.25 工作距離:20.2 mm

PL L40X/0.60 工作距離:3.98 mm

PL L60X/0.75 工作距離:2.03 mm

53XC30BD

(配明/暗場物鏡)

PL L5X/0.12 BD 工作距離:8.05 mm

PL L10X/0.25 BD 工作距離:7.86 mm

PL L20X/0.40 BD 工作距離:7.2 mm

PL L40X/0.60 BD 工作距離:3.0 mm

目鏡筒

30?傾斜,瞳距調節范圍:53~75mm.

調焦機構

粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm.

轉換器

五孔(內向式滾珠內定位

載物臺

雙層機械移動式載物臺,外形尺寸:210mmX140mm,移動范圍:63mmX50mm

落射照明系統

53XC03/53XC20/53XC30

6V30W鹵素?zé)簦炼瓤烧{(diào)

53XC30BD

12V50W鹵素?zé)簦炼瓤烧{(diào)

53XC03/53XC30/53XC30BD

配置黃、藍、綠濾色片與磨砂玻璃片

53XC20

配置黃、藍、綠、紅濾色片

內置視場光欄、孔徑光欄、濾色片轉換裝置、推拉式檢偏器與起偏器

透射照明系統

阿貝聚光鏡NA.1.25可上下升降

集光鏡中內置視場光欄

53XC30/53XC30BD

配置藍濾色片與磨砂玻璃片

53XC20

配置藍、黃、綠濾色片與磨砂玻璃片

53XC20/53XC30

6V30W鹵素?zé)簟⒘炼瓤烧{(diào)

53XC30BD

12V30W鹵素?zé)簦炼瓤烧{(diào)



2. 可選配件:

選配件

目鏡

分劃目鏡10XΦ22mm

物鏡

53XC03/53XC20/53XC30

明場物鏡 20X50X80X100X(干式)

53XC30BD

/暗場物鏡 50X60X80X100X

CCD接頭

0.5X

數碼攝像頭

USB輸出:500萬像素
