一、產品概述

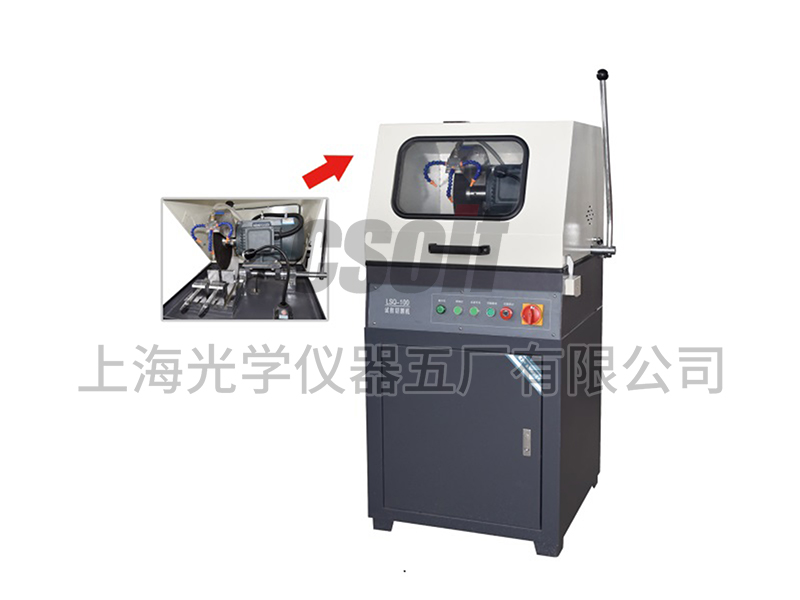

LSQ-80金相試樣切割機是由機身、電控箱、切割室、電機冷卻系統、切割砂輪片等部件組成。該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機可適用于一般金相、巖相材料的切割，為保證能在安全狀態下切取理想試樣，本機采用全封閉雙罩殼結構。并為安全期間還設有獨立的門式安全開關，大容積的切割完，更便于切割者使用，是大專院校、工廠企業金相試驗設備的理想之選。
二、主要技術參數
最大切割直徑 | 80mm |
平臺Y向移動 | 275mm |
工作臺尺寸 | 320*300mm |
夾持臺規格 | 夾具臺分左右，中央切刀口 |
切割方式 | 手動 |
送給方式 | 手動 |
進刀距離 | 手動根據需要設定 |
冷卻系統 | 自動水冷 |
水箱容量 | 80L |
主軸轉速 | 2800r/min |
電機功率 | 3KW |
外形尺寸 | 950*1000*1300mm |
電源 | 三相四線380V50Hz |
重量 | 約160kg |
三、配置清單
產品附件 | 單位 | 數量 | 備注 |
水箱 | 個 | 1 | |
水泵 | 臺 | 1 | |
防銹潤滑液 | 桶 | 1 | 2.5L |
砂 輪 片 | 片 | 2 | 350*2.5*32mm |
管夾 | 個 | 2 | 13mm-19mm各2個 |
管夾 | 個 | 1 | 32mm 各1個 |
扳手 | 把 | 1 | 12-14mm |
扳手 | 把 | 1 | 24-27mm |
扳手 | 把 | 1 | 36mm |
進水管 | 根 | 1 | |
排水管 | 根 | 1 | |
技術文件 | 產品說明書1份 產品合格證1份 | ||
